前/言
随着生活水平日益提高,城市面貌日新月异,现有的城市小区雨污水管网设施已无法满足新时代的要求。原排水系统老化,管道堵塞,汛期排水不畅,雨水倒灌等现象层出不穷。为避免污水对河道、地下水造成污染,便于雨水收集利用和集中管理排放,进一步改善水质,雨污分流势在必行!

客户提问
什么是雨污分流呢?
洁夫森回答

雨污分流是一种排水体制,是指将雨水和污水分开,各用一条管道输送,进行排放或后续处理的排污方式。
雨水可以通过雨水管网直接排到河道,污水需要通过污水管网收集后,送到污水处理厂进行处理,水质达标后再排到河道里,这样可以防止河道被污染。

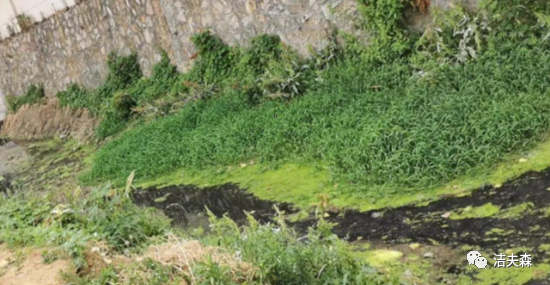

雨污分流是完善城市基础建设、解决城市防洪内涝、消除黑臭水体的治本之策。
截/流/井/的/作/用
截流井用在雨污合流系统中,目的是为了将雨污分离。旱季时因管中只有污水,截流井可以将污水截住,流往新建污水管中,雨季时将部分雨水与污水截住并流入污水管中,其余雨水溢流通过雨水管外流。

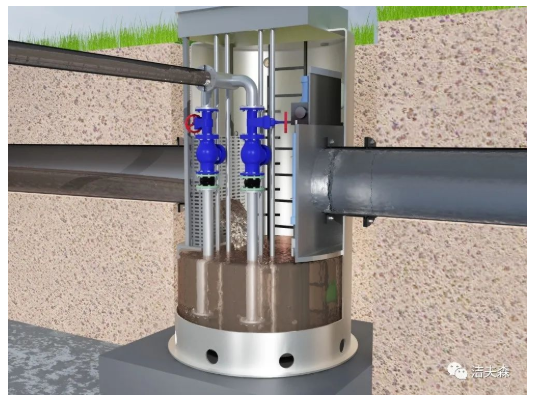

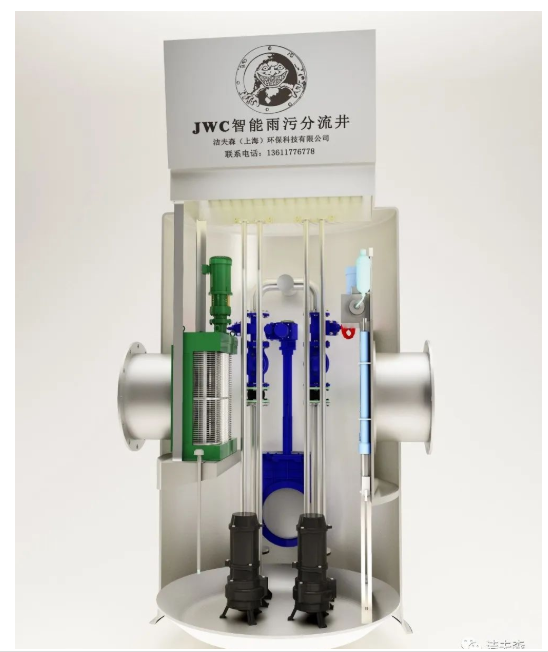

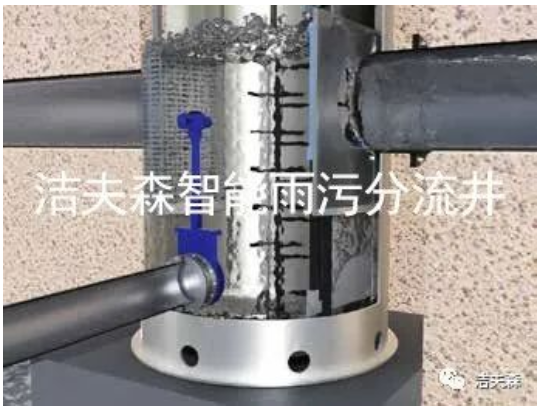

洁夫森智能截流井由一体化预制井体、进水管、雨水管、排污管组成。
洁夫森智能截流井通过仪器检测数据,将雨水(尤其是初期雨水),和污水自动分流到各自管道中,从源头进行截污,有效解决黑臭水体现象。
截/流/井/技/术/说/明

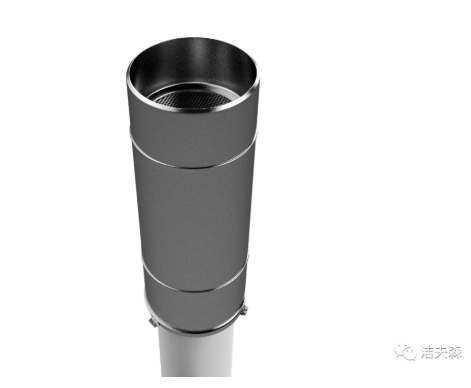

筒体:最大直径3.0m
JWC截流井筒体由304不锈钢制作而成,含镍率8%以上,保证具备良好的耐腐蚀,高强度特性,筒体必须在工厂整体焊接成品,施工现场整体吊装,禁止现场焊接。
不锈钢筒体采用双面焊接工艺,并由专业厂家进行抗挤压,抗浮计算,确保质量稳定优良,出厂前须进行100%防渗漏试验,确保无渗漏。
洁夫森具有针对该项目泵站的国家级机构出具的一体化泵站内部CFD流态分析报告以及一体化泵站筒体FEA强度报告以及抗浮抗挤压分析报告。
筒体需设吊耳装置,可分两片构成,每一片呈半圆形,其直径略小于筒体直径,两片用高强螺栓连接;在每一片的中间位置焊接一个管轴形吊耳,同时吊耳的内部与夹套接触必须焊接加强筋。筒体外安装预制吊耳,是为了易于施工安装。
具有防腐处理:所有不锈钢件(筒体,管道)必须经过四道防腐处理工艺,严禁现场焊接并拼装。整体焊接件完好后,需表面整体进行抛丸,处理干净,形成凹凸面,再进入高温炉加温至1050-1100度,保温15分钟,浸水冷却后,去除焊缝本体的碳化结构。整体固溶处理完成后,浸入酸洗池进行表面酸洗处理,再钝化,提升防腐能力。重点保护筒体外表面,牺牲阳极技术,保护内表面,维护方便,防腐状况可远程监控,牺牲阳极损耗后可更新,理论上筒体寿命可达无限长。水泵的铸件必须进行电泳处理,并涂防腐层保护。
采用雨水调蓄舱设计,有效阻止垃圾下沉到筒底,减少人工下井清淤工作,避免工人在有限空间内的工作,降低后期运营维护的危险指数。
为了保证售后服务的及时性和可靠性,洁夫森具有《五星级服务认证证书》;泵站筒体、水泵、控制系统,远程监控系统由洁夫森统一生产,并具有处理量大于或等于本项目的类似业绩。
底座:弧形下凹式结构底座,可抵抗地下水的压力而不变形,同时允许少量的污水停留在泵坑,当泵再次启动时,泵坑附近的大流速可以达到自清洁的效果,截流井内设置有防淤积设计,通过流态分析,使截流井底部水力模型优化,增加泵送过程产生的漩涡,防止坑底淤泥淤积,大大减少维护泵站成本,同时有效抑制剧毒及恶臭气体的产生,保护环境,并增加反冲洗装置,更进一步彻底清除底部淤积。
截流井底板的形状应根据截流井基坑支护形式和泵站安装的要求确定,宜采用和基坑底部相同形状的底板。为防止地基不均匀沉降,多井筒泵站和泵站前后端构筑物包括格栅井,阀门井距离较近时,宜采用同一个底板。
对于安装大型水泵的截流井,如底座重量达不到要求,应采取底部灌浆及植筋等措施增加底座重量及基础牢固度,保证截流井的稳定运行。防震构件包括防震垫、防震台等。
截/流/井/控/制/系/统
1)JWC截流井的所有设备均能在触摸屏面板上实现操作和状态显示,同时PLC需自带以太网接口,供货时一同提供所有设备的状态及控制信号的IP地址列表以便甲方接入远程平台集中管控。
2)我们所有设备均能实现手动运行、根据PLC设定的程序自动运行、根据远程控制平台发来的指令运行;
控制柜自带的PLC应能根据液位计反馈的数值,按照预设的启停泵液位开泵运行。
3)JWC一体化智能截流井的控制电柜除自身设备外,需将泵站范围内的电机、流量计等设备也接驳入内,统一控制。

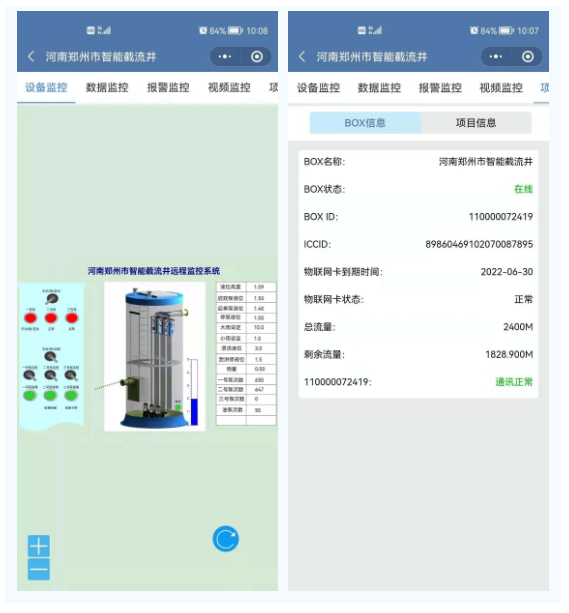

4)总线通讯(如配备远程控制):移动通信智能控制系统具备GPRS/GSM无线远程通讯功能并提供配套远程监控平台。具备发送故障短信、在网上可以看到泵站运行状态、运行时间、可生成运行报表、并能实现在线控制等功能;截流井必须有手机微信端远程操控和监控系统,这样便于业主多渠道多人手对泵站运行实时监管,也符合时代发展人们对手机使用的方便即时性,通过微信端监管泵站还能大大降低泵站的通讯及后期无线物联网平台的维护费用。
5)洁夫森JWC为业主提供配备基于对泵站远程控制的智能手机,并安装好必要的泵站运行管理软件,保证泵站和手机对话不产生通讯费用(产生的流量费用除外)。
截/流/井/智/能/模/式
采用洁夫森JWC智能雨污分流井,实现“晴天污水不溢流、雨天河水不倒灌,远程联动,无人值守”,配置SCADA控制系统,通过液位仪、雨量计、水质监控仪等感知仪器收集数据,上传云平台服务器;
流量计
自动选择对应模式,控制排水闸门及水泵动作;

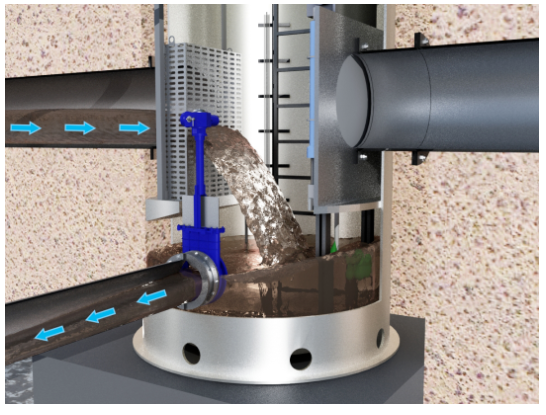

晴天截流模式:在晴天时,箱涵水位较低,全部为污水,排水闸门主动关闭,污水管网满足重力自流时,污水直接流入周边污水管网。

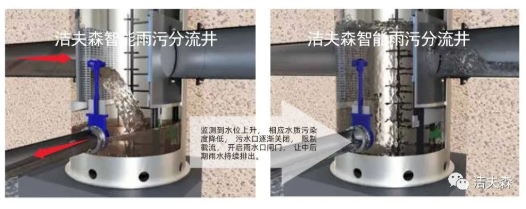

初雨限流模式:下雨初期,地表径流带着污染物进入箱涵,排水闸门根据井内外水位逐渐打开,上层污染较小水体溢出,截污闸根据水质检测值和水位高度自动提升。

暴雨直排模式:降雨量达到峰值时(降雨量10mm),井内超过警戒水位时(排污口水位0.5米以上),排水闸门全部打开,雨水流入河道,实现暴雨行洪;也可根据天气信息,在降雨前期,启动潜污泵,动力提升排出污水,最大限度地扩大箱涵内的调蓄空间。
防倒灌模式:当汛期外河水位高于污水管水位时,排水闸门自动关闭,阻止河水倒灌至污水干管,减少污水处理厂的处理负担。
截/流/井/的/好/搭/档

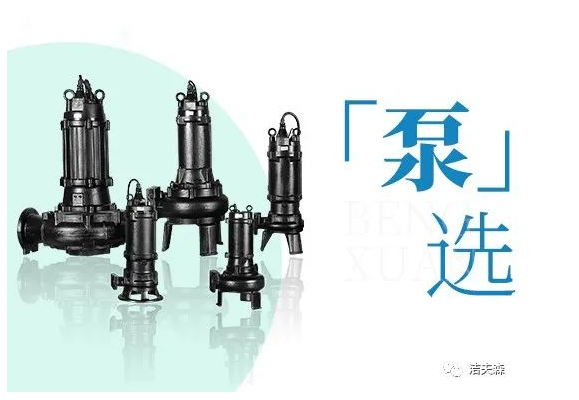

洁夫森JWC潜水排污泵
运行环境
液洁夫森水泵用广泛,具体包括:地下建筑基坑、工业洼坑以及雨水坑的排水作业,水深可达到25m;
液体温度:0℃至+40℃;
PH值:4至10;
泵送液体的密度:最大不超过1200kg/m³
使用范围
(1)适用于建筑工程、工矿企业、市政工程等污水处理系统;
(2)城市环保系统中排污、污水处理及污泥;
(3)勘探、矿山配套附机;
(4)农业灌溉、农村沼气池、养鱼、喷水、喷泉等。
特点与优点
洁夫森JWC潜水排污泵是立式、单级和可脱卸的无堵塞离心泵,泵轴与驱动潜水电机的轴为一个整体,潜水离心泵能输送原生污水。
潜水离心泵为成套装置,配备耦合装置、导杆(导轨)、吊链、潜水 电缆、接线盒(IP68)等有效和安全运行所必需的附件。
所有旋转零件(包括电动机)在制造时进行静平衡试验,并进行动平衡试验,精度达到 ISO1940/1 G2.5 级的要求。装配后进行动平衡试验,精度达到6566 ISO1940/1 G6.3 级的要求。
潜水泵出水耦合面与出水耦合弯座为重力自动无刮擦性耦合。水泵故障维修,无需人员下井拆解,可直接吊出截流井维修,减少人员进入有限空间的风险。

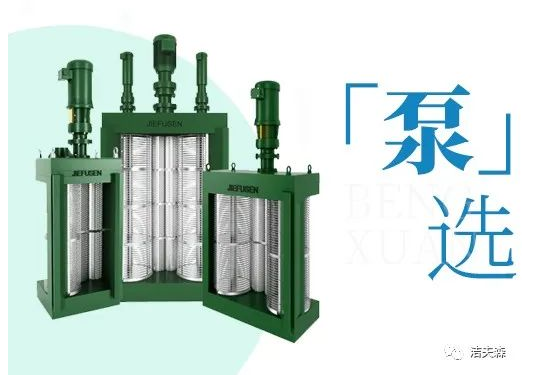

洁夫森JWC粉碎格栅
洁夫森JWC粉碎型格栅是进口品牌,可以将垃圾粉碎成8mm以下的颗粒。粉碎型格栅为单个一体机,非两个或多个设备的组合体。
洁夫森JWC粉碎型格栅包括:切割刀片、垫片、轴、轴承和密封圈、侧栏、底座、机壳、减速机和IP68两栖防爆电机。
洁夫森提供的粉碎型格栅改变了传统泵站栅渣打捞外运方式,为实现真正意义上的全地埋式无人值守泵站、智能截流井提供了条件;
具有占地小、设备化、模块化、安装简单、维修、管理便捷、对环境影响小等特点,在快节奏的城市建设中更显优势。
精/品/工/程/遍/地/开/花

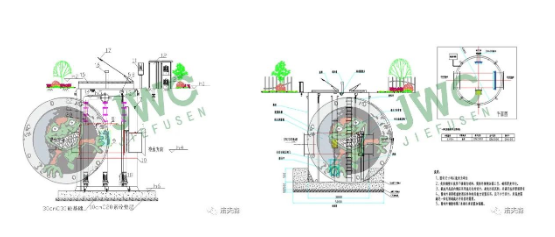

设计图纸


施工后

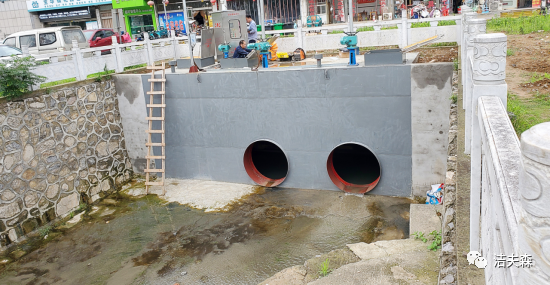

宝华句容智能截流井项目


验收现场

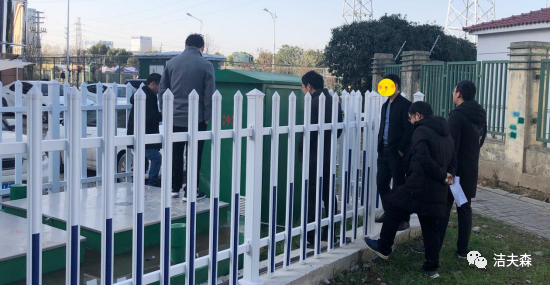

凤坛花园智能雨污分流项目


施工后

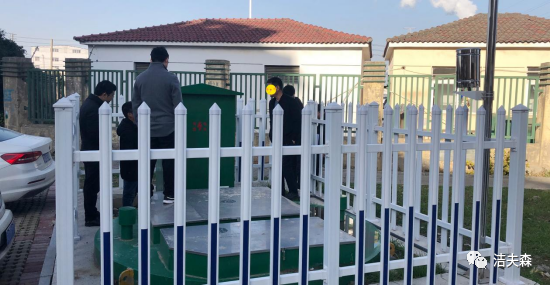

仙林悦城智能雨污分流改造

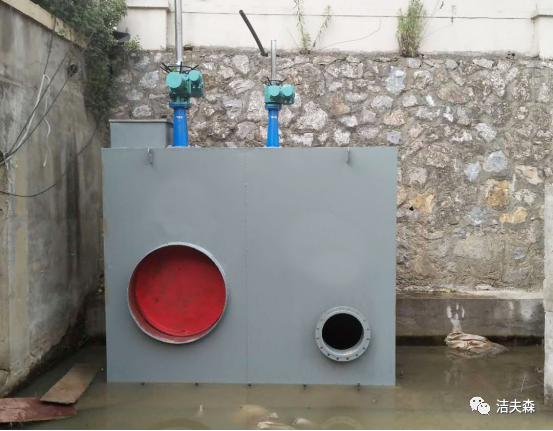

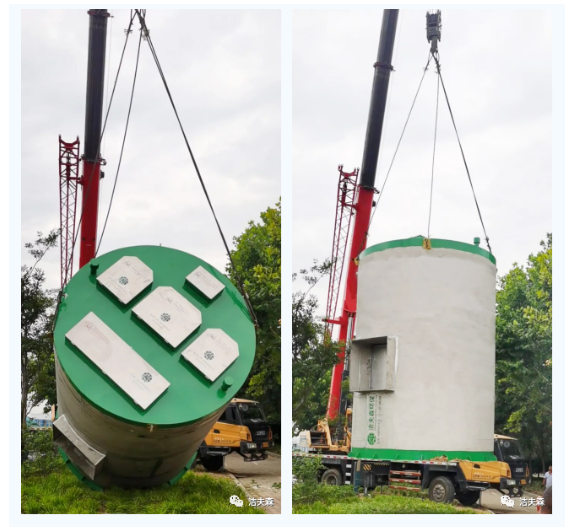

郑州JWC智能截流井安装现场
洁夫森JWC智能截流井技术的应用,将有效缓解溢流压力,使雨水和污水各行其道、循环利用、分开排放,既能提高污水收集率、集中处理率和处理质量,降低污水处理成本,同时还能增强城区防汛排涝能力,对改善人居环境和市民群众的生活质量具有重要意义。
